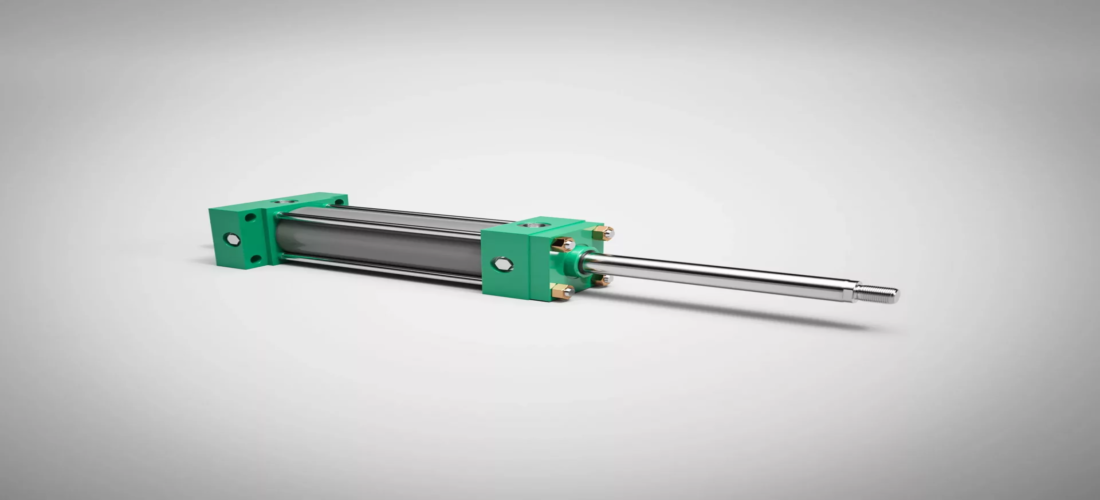

ZG 1605 – Norm- Hydraulikzylinder (ISO 6020/2) – Nenndruck 160 bar mit beidseitiger Kolbenstange

Gut zu wissen: Diese Hydraulikzylinder sind nach dem Baukastenprinzip aufgebaut und haben eine beidseitig austretende Kolbenstange. Zylinderrohr, Zylinderkopf und -boden sind durch Zuganker miteinander verbunden – die konsequente Ergänzung der international genormten 160 bar-Zuganker-Zylinderreihe.
Ihre Bauteile entsprechen im Wesentlichen der genormten Baureihe ZBD 1605.

  • jedem Kolbendurchmesser sind zwei Kolbenstangendurchmesser zugeordnet
  • hoher Verfügbarkeitsgrad, lagergängige Ersatzteile und zukunftssichere Konstruktion
  • in Ergänzung der nach ISO 6020/2 und DIN 24554 konzipierten Storz Hydraulikzylinder Reihe ZBD 1605 entwickelt.
  • 3 Befestigungsarten standardmäßig zur Verfügung
  • für ein breites Anwendungsspektrum mehrere Dichtungsvarianten zur Auswahl

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Kolbendurchmesser: 25-200 mm
Flächenverhältnis j: 1,25 und 2
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 0,5 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten
HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführung möglich

Befestigungsarten

zg1605me5

ME5 rechteckiger Flansch am Zylinderkopf

zg1605ms2

MS2 seitliche Fußbefestigung

zg1605mt4

MT4 Schwenkzapfen variabel
