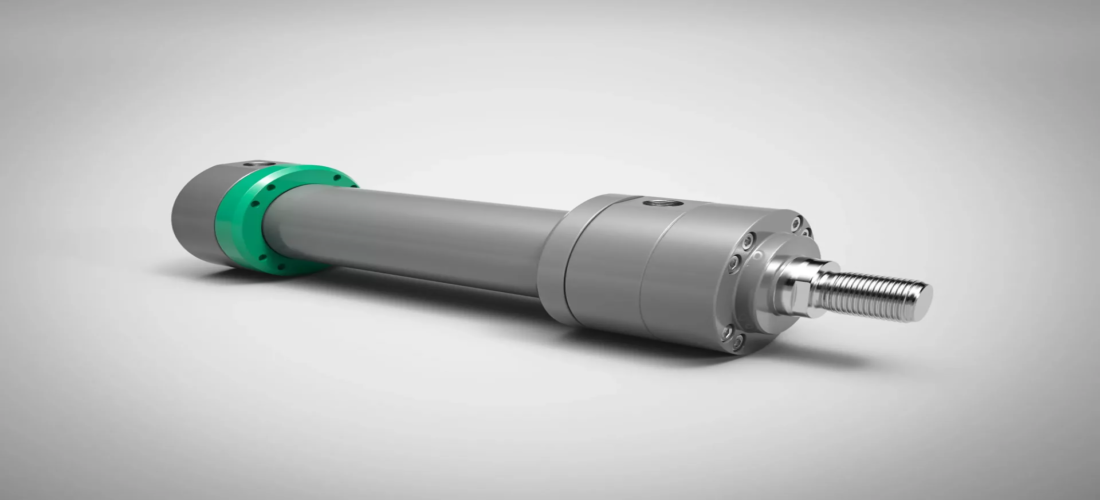

ZBD 2512 – Differential Hydraulikzylinder (CDH1) – Nenndruck 250 bar (25 MPa)

Gut zu wissen: Die STORZ Hydraulikzylinder-Reihe ZBD 2512 für den Nenndruck 250 bar ist austauschbar mit der CDH1 Baureihe.

  • internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
  • gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
  • jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet
  • standardmäßig 6 Befestigungsarten und 6 Dichtungsvarianten zur Wahl
  • Position des Leitungsanschlusses sowie Entlüftung, Anlaufventil und Drosselschraube frei wählbar, Standard (genannte Reihenfolge) 1,2,3,4.

Bitte beachten: Anbauteile bitte separat bestellen.

Technische Daten

Nenndruck: 250 bar (25 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 40-250 mm (größer als Sonderausführung)
Flächenverhältnis j: 1,6 und 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

Befestigungsarten

2512_mt4

MT4 Schwenkzapfen

2512_mf3

MF3 Rundflansch am Zylinderkopf

2512_mf4

MF4 Rundflansch am Zylinderboden

2512_mp3

MP3 Schwenkauge am Boden

2512_mp5

MP5 Gelenkauge am Boden

2512_ms2

MS2 Fußbefestigung
