Teleskopzylinder
Hydraulikzylinder nach DIN, ISO

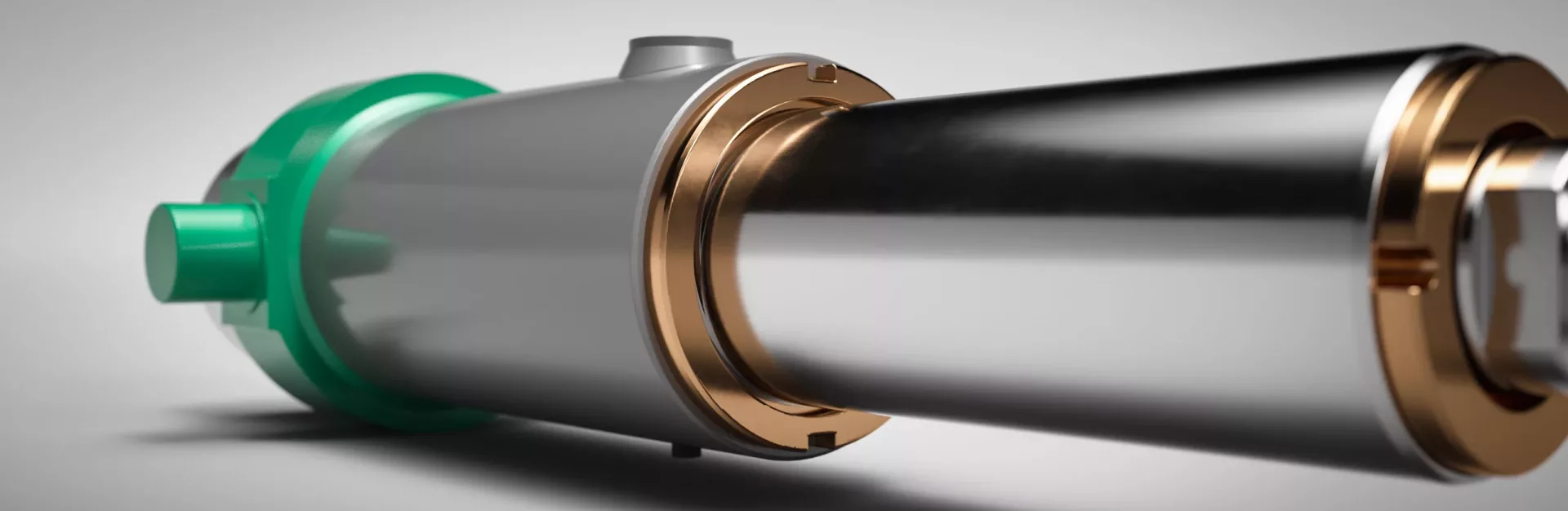

Teleskopzylinder bestehen aus mehreren ineinandergeschobenen Zylinderrohren und können dadurch mehr Hub erzeugen als sie lang sind.

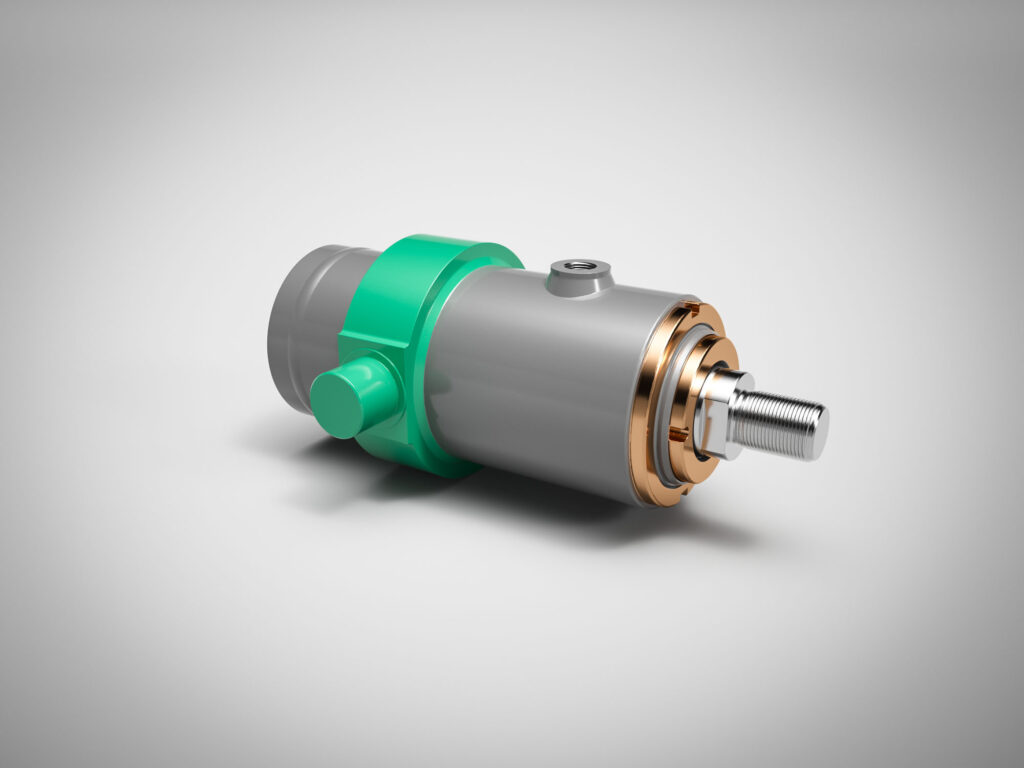

ZT 212
Teleskop Hydraulikzylinder (Storz Standard) - Nenndruck 120 bar (12 MPa)
Storz Hydraulik Teleskopzylinder Storz Hydraulik Teleskopzylinder
Technische Unterlagen
ZT 212 – Teleskop Hydraulikzylinder (Storz Standard) – Nenndruck 120 bar (12 MPa)
Gut zu wissen: Die Teleskopzylinder sind in doppelwirkender sowie in einfachwirkender Ausführung erhältlich.
- genormt
- in einer zu einer 4-stufigen Variante
- für einen breiten Anwendungsbereich in 6 Befestigungsarten zur Auswahl
Technische Daten
| Nenndruck: | 120 bar (12 MPa) |
| Statischer Prüfdruck: | 180 bar (18 MPa) |
| Kolbendurchmesser: | 32 – 280 mm |
| Temperaturbereich: | -20…+80 °C |
| Viskositätsbereich: | 10…600 mm/s² |
| Hubgeschwindigkeit: | 0-0,5 m/s |
| Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich |
Befestigungsarten

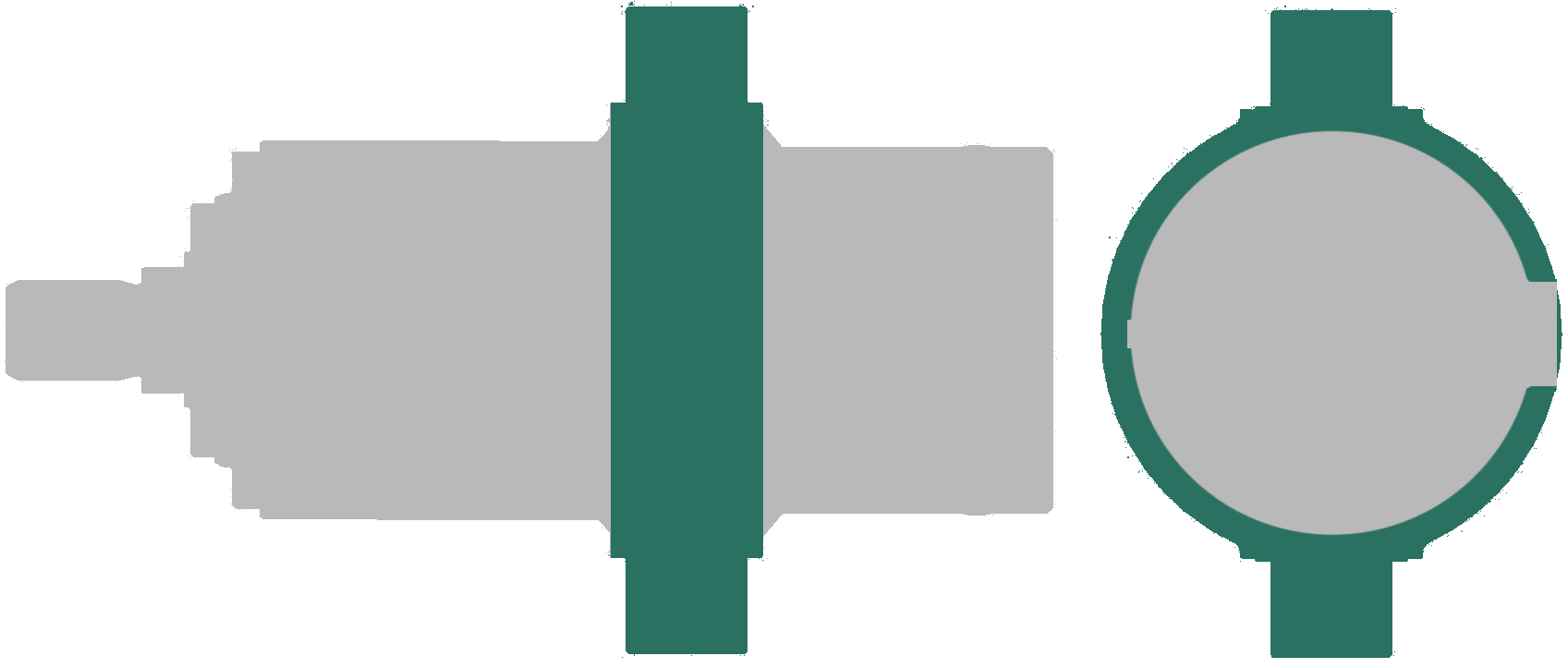

B Schwenkzapfen

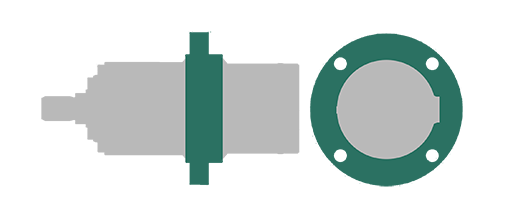

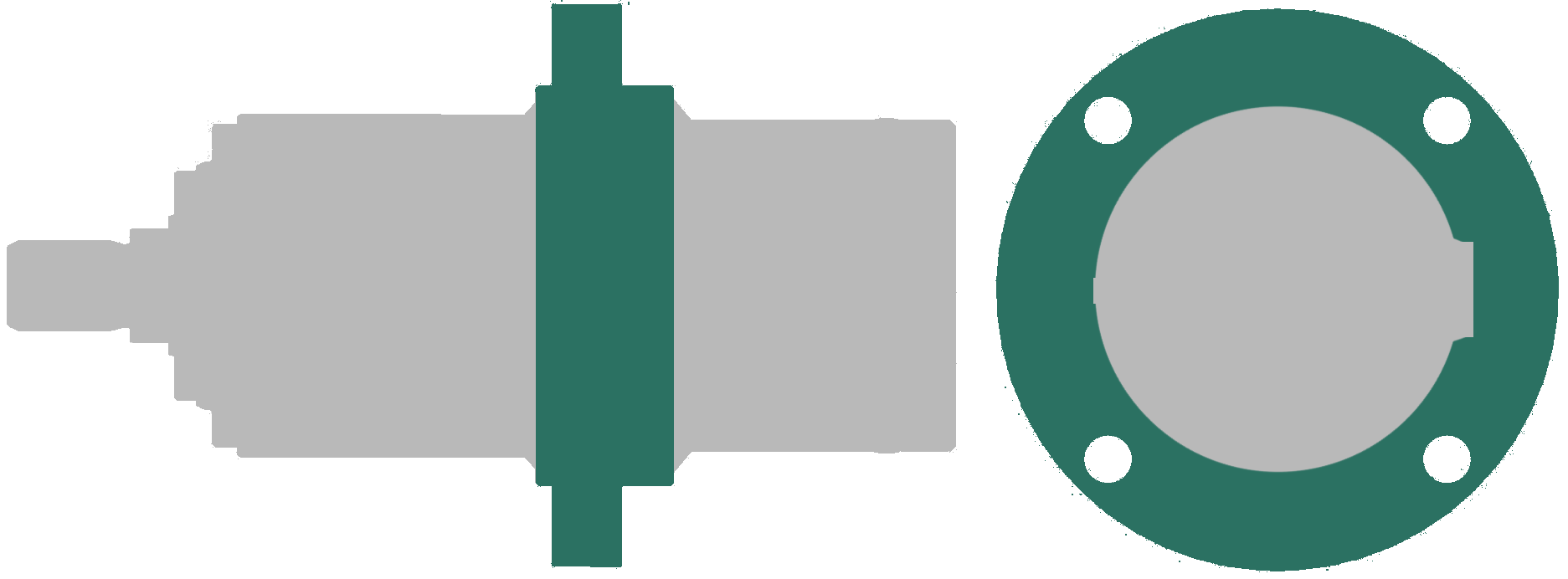

CA runder Flansch am Zylinderkopf

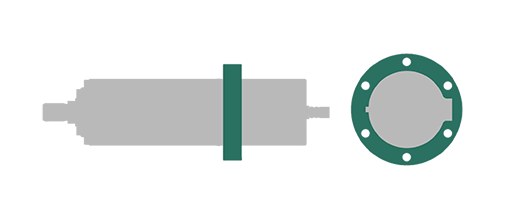

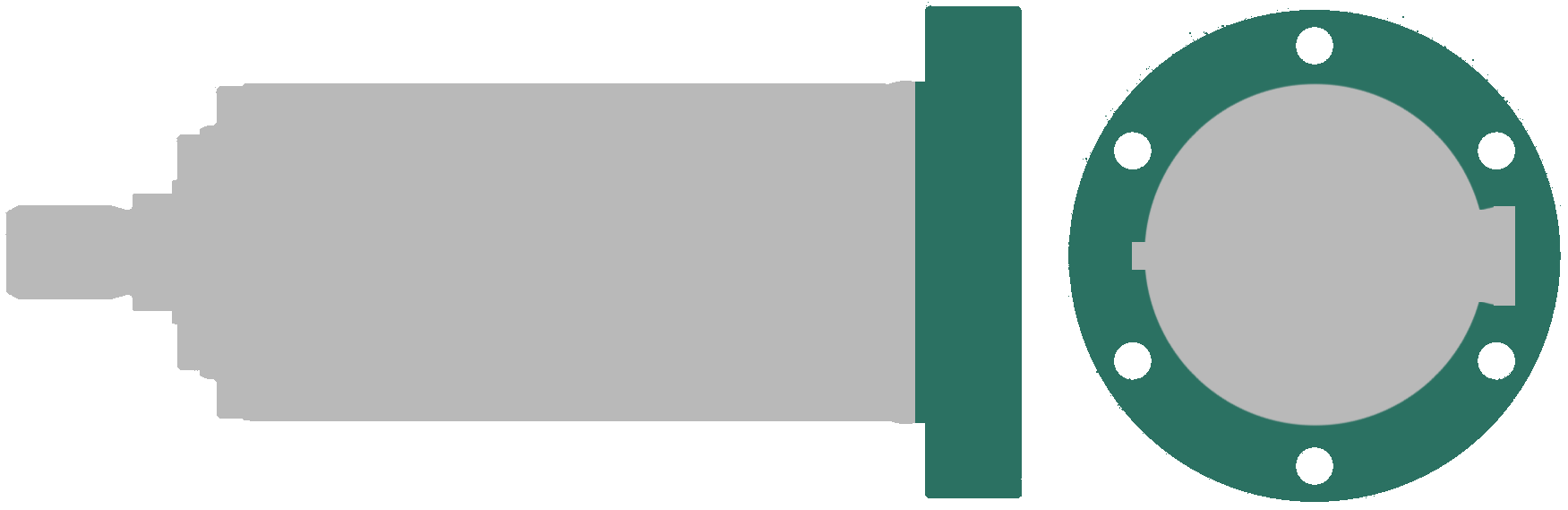

CB runder Flansch am Zylinderboden

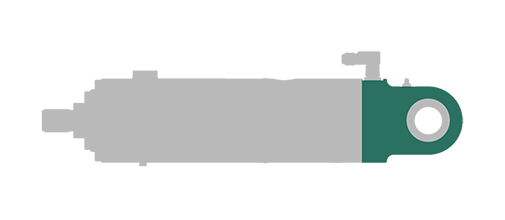

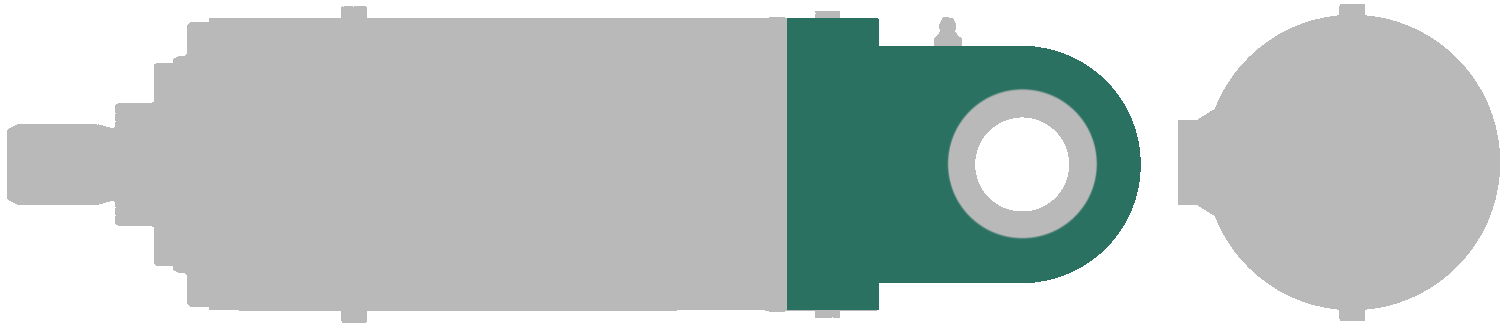

DB Gelenkauge am Zylinderboden

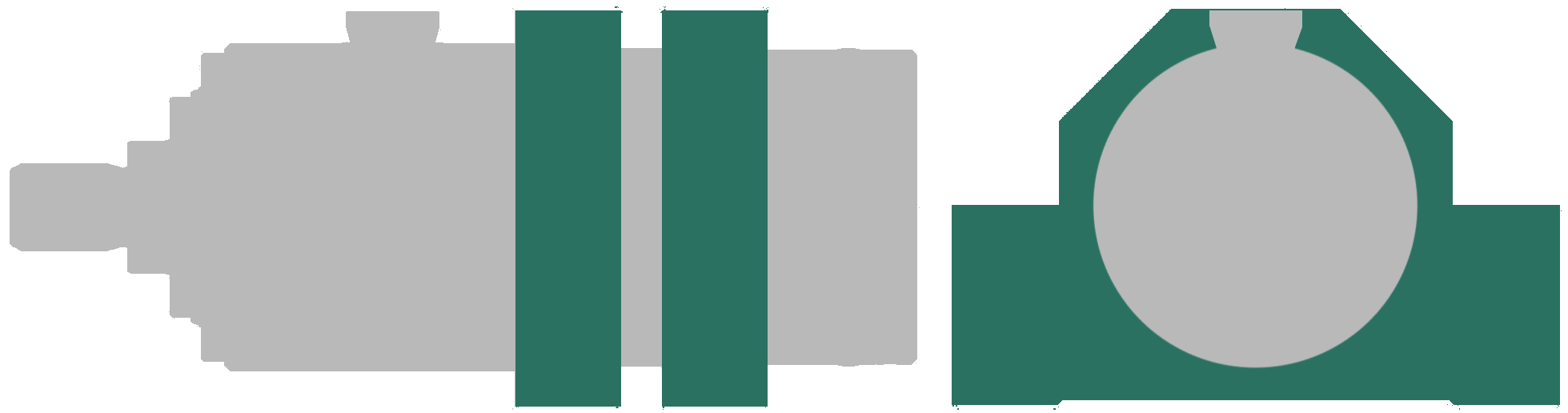

EA-1 Fußbefestigung bis Kolben-ø100

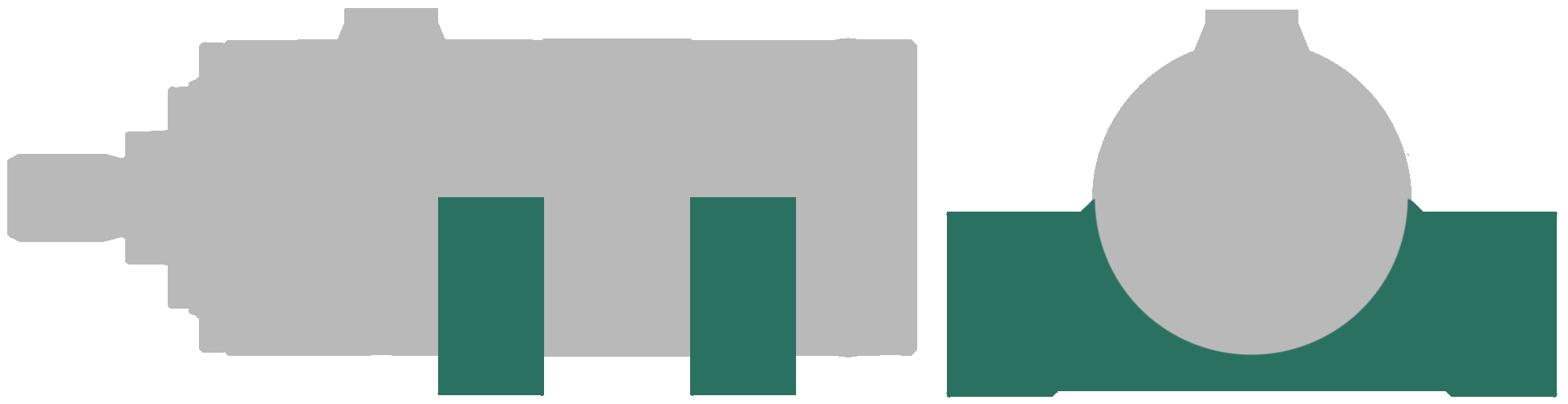

EA-2 Fußbefestigung ab Kolben-ø140

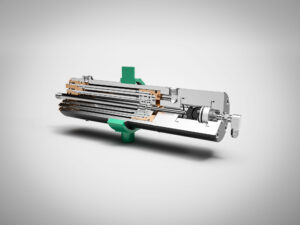

ZTW 212
Teleskop Hydraulikzylinder mit Wegmesssystem - Nenndruck 120 bar (12 MPa)
Storz Hydraulik Teleskopzylinder Storz Hydraulik Teleskopzylinder
Technische Unterlagen
ZTW 212 – Doppelwirkender Teleskopzylinder mit Wegmesssystem – Nenndruck 120 bar (12 MPa)
Gut zu wissen: Hier haben wir den doppeltwirkenden Teleskopzylinder-Baureihe ZT 212 weiterentwickelt, aufgrund erhöhter Nachfrage von Kundenseite.
- genormt
- mit bis zu 5000 mm Hub, bei 2-oder 3-stufiger Ausführung (höhere Stufenanzahl auf Anfrage).
- integriertes Wegmesssystem, komplett gekapselt, nach außen abgedichtet (IP69K)
- intern verbauter, druckbeständiger Seilzuggeber zur Wegaufnahme der Kolbenstange
- zuverlässige, absolute Wegmessung des Hubs auf jeder Stufe
- für Wiederholgenauigkeiten von 0,2 mm
- für analoge Werte, CANopen sowie redundante Messung
- Steckverbindung als Verbindungsschnittstelle
Technische Daten
| Nenndruck: | 120 bar (12 MPa) |
| Statischer Prüfdruck: | 180 bar (18 MPa) |
| Kolbendurchmesser: | 63 – 140 mm (andere auf Anfrage möglich) |
| Temperaturbereich | -20 °C … +80 °C (durch Druckflüssigkeit) |
| Viskositätsbereich: | (10 … 600) 10-6 m²/s |
| Hubgeschwindigkeit: | 0 – 0,5 m/s |
| Betriebsmedium: | Mineralöl nach DIN 51524, HFD-Flüssigkeiten |
Befestigungsarten

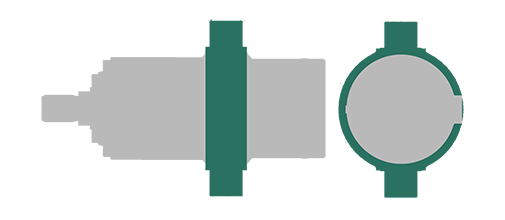

B Schwenkzapfen (S.4)
CA Rundflansch am Zylinderkopf (S.6)
CD Rundflansch am Boden (S.7)
DB Gelenkauge am Boden (S.8)

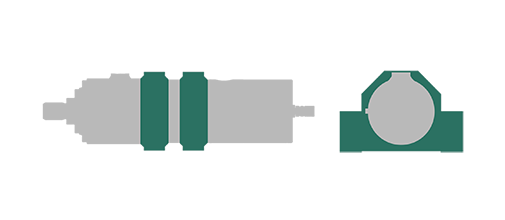

EA-1 Fußbefestigung (S.9)

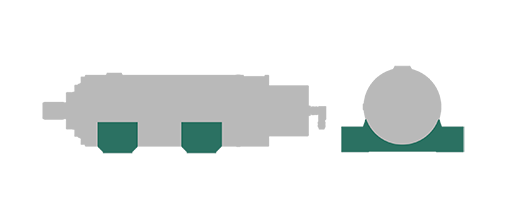

EA-2 Fußbefestigung (S.10)
